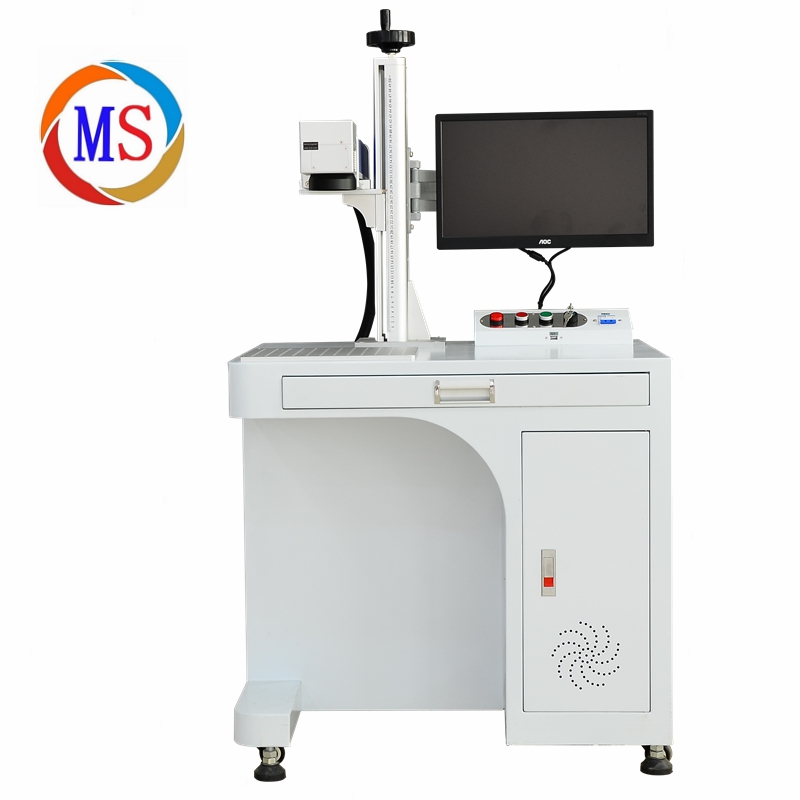

光纖激光打標機顧名思義就是選擇的光纖激光器，光纖激光器是選用多個小功率風冷激光二極管作為泵浦源，經過幾個分支然后耦合輸入單根激光光纖，以摻稀土元素（Nd，Yb或許Er）光纖作為激光前言，以反射鏡片，光纖光柵作為諧振腔，可脈沖和接連作業。光纖激光打標機原理新式光纖激光器具有單模輸出，散熱特性好，功率高，規劃緊湊等特征，格外適合高精度的激光標識工業選用。

   光纖激光打標機原理作業的頻率，是典型的10-100KHz高重復率作業，10W-20W平均功率輸出的光纖激光器制品的體積很是細巧,而且沒有水冷體系，體積大為減小。由于光纖激光打標機激光二極管是低電壓作業，光纖激光打標機光纖激光器的電光功率高達70％，驅動電源的巨細與燈泵Nd-YAG激光器比照是微乎其微的。

   1、光纖激光打標機激光器無需水冷設備，體積很小，功率很高，可靠性很高，長期免修補，節約作業本錢。
   2、光纖激光器脈沖重復頻率高，輸出功率極度安穩，單脈沖能量改動小于1％，甚至于可完畢高速激光標刻，還可精確操控光斑的深度、形狀。
   3、光纖激光打標機的激光器光束質量好，接近衍射極限。TEM00基橫模輸出，M2接近1，光束發散角為0.24mrad；
   4、光纖激光打標機環境習氣能力強，可在高顫抖，高濕度的環境下接連正常作業，光纖激光器可以有高功率，插頭功率高達20％，電光變換功率可達70％；

   光纖激光打標機原理專用打標軟件可以辨認收集經過數碼相機或掃描儀輸入，因特網上下載和電腦中制造的任何雜亂的平面圖畫圖形文字以及二維碼和條形碼，制造多種符號，將其變換成數字信號，經編程核算變換成電流操控信號再輸入驅動器，構成相應的操控信號并經過D/A卡操控高精度伺服電機作業，然后別離操控對x方向及y方向上反射振鏡偏轉視點。

   A是激光二級光驅動電源。B光纖激光器操控器，用于操控光纖激光器的作業情況，一起，打標機的操控微機經過它操控激光輸出。C為振鏡體系,是光纖激光打標體系的首要部件，激光經過振鏡的運動，在需打標的部件上走出特定的軌道。e是f-q鏡，激光束經過它集合到工件外表。

   光纖激光打標機原理微機上經過專用的打標操控軟件輸入需求標刻的文字及圖樣，設定文字及圖樣的巨細，總的標刻面積，激光束的行走速度和需求重復的次數，振鏡就能在微機的操控下運動，操控激光束在工件上標刻出設定的文字和圖樣。

   光纖激光打標機原理的激光器在振鏡體系作業流程中。振鏡體系內部共有兩塊高精度伺服電機驅動的反射鏡。伺服電機在微機的操控下別離改動兩塊反射鏡的視點，激光束經過這兩塊反射鏡的反射，由f-q鏡集合到工件的不一樣方位上。
